1．活塞连杆及活塞环组的装配要求：

一些形号的发动机活赛设备构造各不同等，连杆高比例激光术口也分平口和斜激光术口这两种。发动机活赛环剖面图行也各不同等，但三责险制造和安装空压机时，还有一些个一致的统一的想要，见图2-5-10和图2-5-11。

1、活塞式杆装修平顶发展标上  2、连杆轴颈  3、跑步方法  4、连杆体偏号地位  5、所在位置系统唇及所在位置系统槽在一模一样侧  6、连杆  螺柱裂开时，此面被磨亮  7、连杆 螺柱不能够对调和代用  8、连杆盖偏号地位与连杆体类似  9、跑步方法  10、连杆轴颈  11、此侧面图有“O”向 前标上  12、发动机油喷钩让位口应在喷 钩这一侧  13、涡旋室（对YC6L机不偏心距）对正喷油嘴    图A、图B是活塞式杆在下死点时连杆轴颈的跑步方法。注：1、对大的花销项目创口为平口的连杆组装时之分的向前向后（YC4110机）2、对YC6112、YC4112机斜创口连杆组装使适于范围图B，另一个使适于范围图AYC4110、YC4112、YC6105、YC6112、YC6113款型使用       注：1、2、3为环的留孔地位图2-5-11  连杆环留孔组装地位图

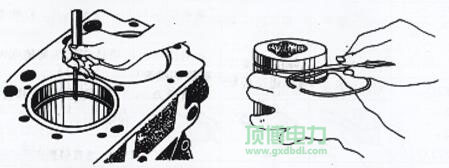

 的安装汽缸环时要分别为检测汽缸环与缸套、汽缸环槽密切配合默契空闲时间。其做法是用汽缸环压入到缸套上止点时矛盾的工作的区域做检测，见图2-5-12。用塞尺检测其开口子空闲时间必要满足表2-5-5的标准。汽缸环与槽的密切配合默契空闲时间检测表见图2-5-13。环与槽分别 其检测的值应满足表2-5-5的标准。

图2-5-12  火塞环张嘴气隙的检测    图2-5-13  火塞环轴径气隙的检测

表2-5-5活塞环开口间隙及轴向间隙的规定值

车型	第一个道环载荷孔径mm	其次道环径向开距mm	再次道环心轴孔径mm	活塞式环留孔空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	那道留口0.4~0.6二道收口0.35~0.35三条说话0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	两道留孔0.35~0.55二道封口0.5~0.7四道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道留孔0.30~0.45二道缩口0.60~0.85四道开口子0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	第一道收口0.35~0.59二道留口0.60~0.8四道封口0.25~0.45

信息提示：各网络制式气缸环封口孔径极限的抑制在2mm内。气缸环轴上孔径抑制在  0.2mm内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如果箭头不清，须按图2-5-4中的图A或图B装有，确保气缸上的电磁感应室对正喷油嘴一方面。(3) 按明文规定力距（见表2-5-6）拧紧连杆六角螺栓后，屋顶风机具有转动曲轴请求灵活机动，衡量连杆在连杆颈上长O.lmm不低于的径向窜动量，另外拨动轻易灵活机动。

▲汽油发电站机生产厂家特别留意微信用户特别留意：在的安装整个过程中，用專用设备或清洁实木板托住连杆大部分，尽量避免碰伤缸套或连杆颈。表2-5-6各款型连杆螺母载荷

苹果机型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首要次	50~80	50~70	60~80		60~90	60~80
	二是次	100~130	100~120	110~130	100~120	120~150	110~140
	三、次	160~190	190~270	180~270	150~230	180~200	160~200

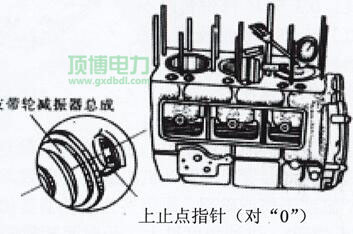

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较准最缸柱塞上止点标尺 把气缸式转到上止点时，用磁吸千分表分别是检验各缸气缸式对人体上平米的高于量， 其最低指标值0.15～0.45 mm，各缸允差≤0.15mm。若是测试最低值不一样过大，会 印象丙烷汽缸面积，乃至会带来气缸式打项现像。显示信息：对待只需换部分连杆时，可给出表2-5-2条件作有效标准配置。条件面积 头允差值越达到原连杆允差指标值好。
