580KW重油发动机来发变频电动机并机柜的线路高压电商图原理图：由续航器AC220V/DC24V，供给来发变频电动机调整器所有传输交流沟通电源DC24V。来发变频电动机重新通电后由KA5交流沟通220V上面继电商传输一名重新通电预警。重油发动机来发变频电动机调整器凭借预警回路开关把来发变频电动机的电流大小、交流电压，频次，时速等来发变频电动机的各项性能参数预警反馈意见到调整器，由调整器听到控制台命令。   当柴油发动机生产发电量机开启后，把电送货到启闭柜上边的主母排。把握器经过系統摄像头监控做到特定前提开启然油把握，再重启把握，经过DC24V继机械的模拟工作输出数据预警。生产发电量机把握器经过直流直流电压检测管路，检测到充分满足短路器开启直流直流电压，把握器经过KA3继机械的模拟工作输出送电数据预警，合上主启闭断路，短路器送电后送电显示灯灯亮。当把握系統还要分闸的是，经过KA6分闸继机械的模拟工作输出分闸数据预警，主启闭短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
号码	名稱	材质产品规格	公司	使用量	生产厂家
1	那么万能的式层次结构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发主轴电空调机组空调机组智能控制器	HGM9510	只	2	众智
3	交流电电原控制器	BAC06A	只	2	众智
4	小款上面继物品	HH52P    DC24V	只	8	正泰
5	不同规格的中小型期间继家电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	接地子	长方形，桔红色，M10	只	12	海坦
14	主材		台	2	国优

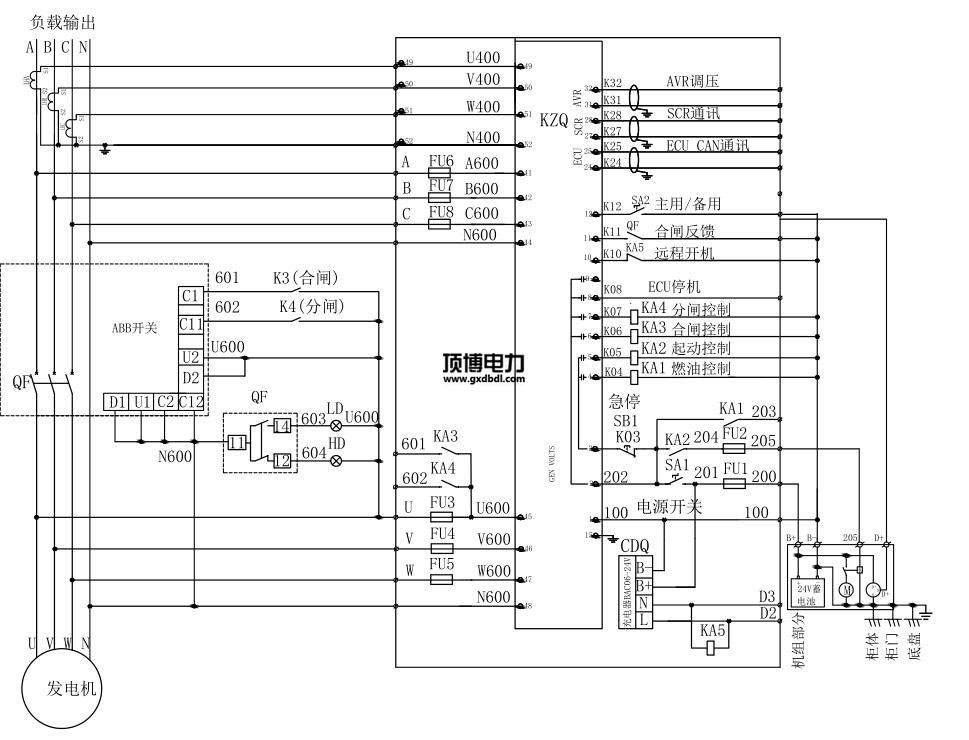

580KW柴油发电机并机柜线路电气图高清
